●双色点阵OLED显示屏,高对比度及亮度,阳光下也清晰可见,显示屏直接显示频率,频道和参考发射功率，电源电压及电流指示，视频制式指示，串行接口波特率指示
●600mW发射功率，使用2dbi全向天线具备>=1km空旷距离
●自动视频制式切换（NTSC/PAL）

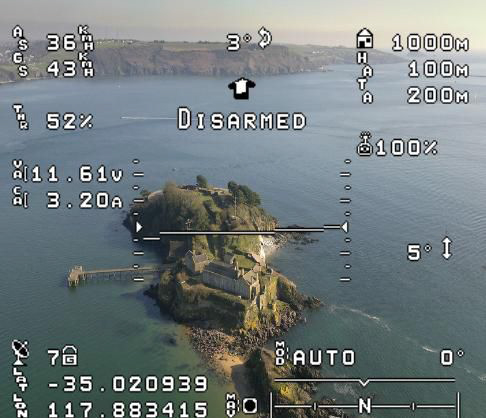

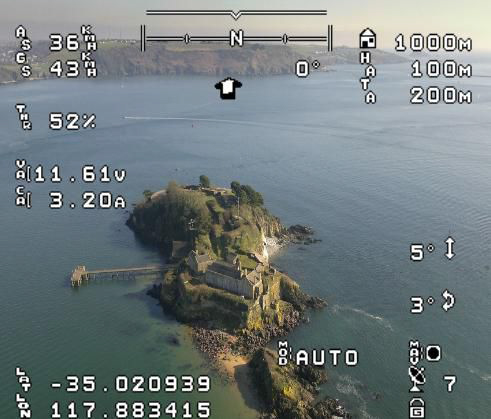

●2组OSD屏幕显示，3种显示模式(OSD1，OSD2，关闭OSD)通过遥控器通道切换
●内置10轴AHRS飞行姿态检测，包含3轴加速度计，3轴陀螺仪计，3轴数字电子罗盘，气压高度计
●支持所有飞行控制器，容易安装及使用
●支持MAVLINK协议
●支持GPS
●适用于航模，车模及船模
注意: GPS模块需要客户自行另配,产品中并不包含
中文说明书
英文说明书
规格参数
| 测试条件 | 最小值 | 典型值 | 最大值 |
工作电压 |
| 6.5V | 12V | 28V |
发射功率 | @温度25度 5705MHz | 400mW | 600mW | 750mW |
天线接头 |
|
| SMA Jack |
|
消耗电流 | @电压12V | NA | 0.4A | 0.6A |
温度范围 |
| -10度 |
| 80度 |
电压检测精度 |
| ±0.05V | ±0.1V | ±0.5V |
视频带宽 |
| 5MHz | 6MHz | 6MHz |
视频输入阻抗 |
|
| 75Ω/1Vp-p |
|
音频副载波 |
|
| 6.5MHz |
|
音频输入阻抗 |
|
| 4.7KΩ |
频道频率表(32CH): 频率单位 : MHz
| A | B | C | D |
1 | 5705 | 5733 | 5865 | 5740 |
2 | 5685 | 5752 | 5845 | 5760 |
3 | 5665 | 5771 | 5825 | 5780 |
4 | 5645 | 5790 | 5805 | 5800 |
5 | 5885 | 5809 | 5785 | 5820 |
6 | 5905 | 5828 | 5765 | 5840 |
7 | 5925 | 5847 | 5745 | 5860 |
8 | 5945 | 5866 | 5725 | 5880 |
