商品描述:
编号:4AUBEC 品牌:恒吉电子上架/更新:2009-10-20/2010-07-28
HENGE 4A开关式UBEC
特点:
2.1 采用最先进的同步整流的开关电源控制芯片设计,具有过流及过热保护功能,芯片最高效率高达93%;
2.2 体积小,重量轻;
2.3 输出电流大,持续输出电流能力为4A,峰值输出电流能力为6A,充分保证设备用电需求;
2.4 输出线配置了滤波磁环,极大地降低了电磁干扰,保证接收机正常工作;
2.5 具有较宽的电压工作范围,可以在7V—25.5V之内正常工作;
2.6 具有防止输入极性反接的功能,输入电源极性错误不会损坏设备;
2.7 具有工作状态指示灯,当输出正常时该指示灯点亮;
Henge 4A UBEC和传统 BEC 比较的优点:
采用开关电源方式的BEC和采用线性稳压的BEC相比,优点主要体现在:
当使用 3串(11.1V) 以上电池时,可以大大降低BEC发热,并提高整体效率。 例如:当使用 4串锂电时,正常使用时电压约为14.8V 。采用传用线性稳压方式,要输出5V/1A的电流,电源端也必须输入 1A 的电流。因此会有14.8V×1A= 14.8W 的功率消耗在 BEC 上,然而BEC实际有用的输出只有5V×1A=5W,所以整体效率只有5/14.8= 33.8%,另外 9.8W 的功耗则转化为热量,所以会导致BEC过热,芯片进入保护状态而无法工作;使用开关电源方式,输出 5V/1A 的电流,测试电源端只需输入 0.37A 的电流即可,即: 14.8V×0.37A= 5.476W 的功率,UBEC整体效率为5/5.476=91.3%
特别说明:
尽管已经采用了各种措施降低电磁干扰,但开关稳压模式的UBEC在工作时仍不能完全避免出现少量的电磁干扰。为保证接受机正常工作,请您在使用该UBEC时把输出滤波磁环和主控板的距离尽量拉远 (输出滤波磁环不可堆叠于主控板上),同时使整个UBEC尽量远离接收机。
技术参数:
产品名称:HENGE 4A开关式UBEC厂家编号:4AUBEC
1.1 输出:5V/4A 或6V/4A(可能过跳线帽进行切换)
1.2 输入:7‐25.5V (2—6串锂电池组或6—16节镍氢/镍镉电池组)
1.3 持续输出电流:4A
1.4 峰值输出电流:6A(持续时间不超过15秒)
1.5 纹波:小于45mVp‐p(@2A/12V)
1.6 尺寸:35mm*20mm*5.8mm (长*宽*高)
1.7 重量:14g(含导线及磁环)

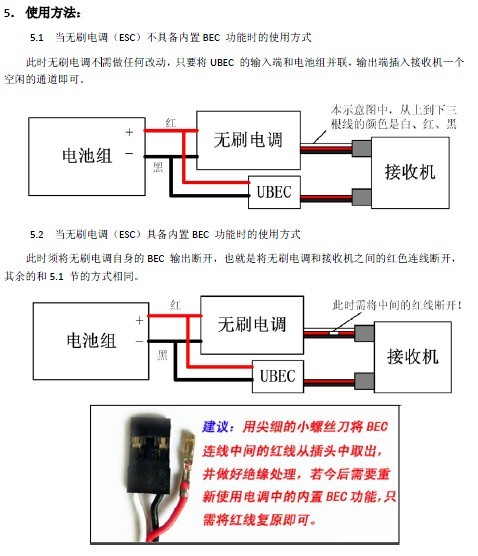

![](http://www.mxzdy.com/img_sub/rc_img/09/10/6723-t1.jpg)
所含附件:
包含:1 x HENGE 4A开关式UBEC
1 x 中文说明书
